NVX80
Σύντομη περιγραφή: Υψηλής Ποιότητας Ανιχνευτής με Anti-Mask και τεχνολογία SeeTrue™ για Εσωτερική / Εξωτερική Χρήση
Κωδικός: PA.00.NVX.80
Καρτέλα 1: Τίτλος: Γενικά Χαρακτηριστικά
Καρτέλα 1: Περιεχόμενο:
  • Η τεχνολογία SeeTrue™ βελτιώνει σημαντικά την ανταπόκριση ανίχνευσης των υπέρυθρων και των μικροκυματικών (MW) ανιχνευτών, μειώνοντας με την τεχνολογία αυτή κατά πολύ τους ψευδείς συναγερμούς.
  • Με την λειτουργία IR-Antimask της Paradox αναγνωρίζεται η φίμωση του κυρίως φακού του ανιχνευτή, καθώς και το μπλοκάρισμα του ανιχνευτή από κάποιο αντικείμενο σε απόσταση 30 εκατοστών.
  • 8 κανάλια ανίχνευσης:
    – 2x διπλοί υπέρυθροι (PIR) ανιχνευτές για εμπρόσθια σάρωση του χώρου (4 κανάλια).
    – 1x ανεξάρτητο διπλό υπέρυθρο ανιχνευτή για την κατακόρυφη ζώνη (2 κανάλια).
    – 1x 2-εξόδων μικροκυματικός (MW) ανιχνευτής (2 κανάλια).
  • Ο μικροκυματικός ανιχνευτής (MW Anti-mask) ανιχνεύει την κίνηση σε πολύ κοντινή απόσταση (0.75 m – 2 m) – Η απόσταση αυτή είναι ρυθμιζόμενη.
  • Ο συνδυασμός των υπέρυθρων ανιχνευτών μας επιτρέπει να ρυθμίσουμε τον ανιχνευτή σαν pet immunity, ώστε να μην ανιχνεύονται ζώα από δέκα μέχρι είκοσι κιλά (Σημείωση: Η κατακόρυφη ζώνη δεν έχει pet immunity).
  • 3ης γενιάς τεχνολογία ψηφιακής ανίχνευσης Paradox παρέχοντας βελτιωμένη ανίχνευση και απόρριψη ψευδών συναγερμών.
  • 15 m x 15 m πεδίο κάλυψης.
  • 3 m x 3 m προστασία κατακόρυφης ζώνης
  • Εύκολο στην εγκατάσταση.
  • Διαθέτει μία πρωτοποριακή έγχρωμη OLED οθόνη, με 4 πλήκτρα για εύκολη και γρήγορη ρύθμιση του ανιχνευτή.
  • Πλήρης έλεγχος: Ξεχωριστά για τα υπέρυθρα, τα μικροκύματα και το anti-mask. SoloTest™ για εύκολη δοκιμή πεδίου (Walk Test).
  • Τρεις ρυθμιζόμενες έξοδοι ρελέ, οι οποίες μπορούν να επικοινωνούν και με το bus του πίνακα Digiplex EVO.
  • Κομψός ανιχνευτής, ποιοτικής κατασκευής και ανθεκτικός σε οποιοσδήποτε περιβάλλον.
  • EN 50131 Grade 3, περιβαλλοντική κλάση IV (Εξωτερικού χώρου).
Καρτέλα 3: Τίτλος: Φυλλάδια
Καρτέλα 3: Περιεχόμενο:

Διαφημιστικό Έντυπο

Πιστοποιητικά

Εγχειρίδιο Εγκατάστασης

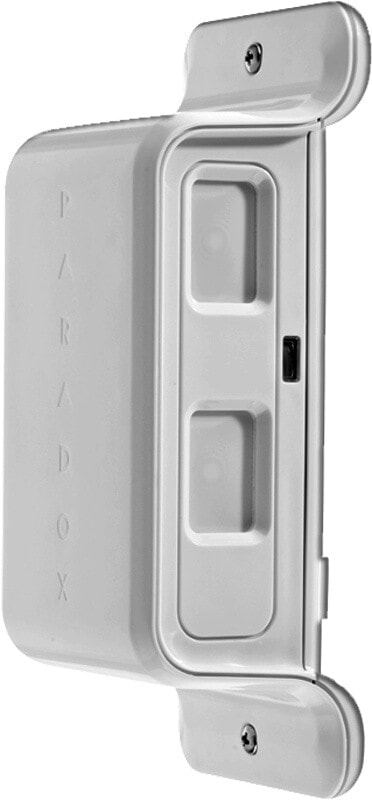

NV780
Σύντομη περιγραφή: Εξωτερικός ψηφιακός ανιχνευτής με 4 διπλά πυροευαίσθητα στοιχεία
Κωδικός: PA.NV.780.00
Καρτέλα 1: Τίτλος: Γενικά Χαρακτηριστικά
Καρτέλα 1: Περιεχόμενο:

Προηγμένη Ψηφιακή Τεχνολογία:

  • Δύο διπλοί παθητικοί υπέρυθροι ανιχνευτές με οκτώ στενές ακτίνες ανίχνευσης, που διαχειρίζεται από λογισμικό Πλήρους Ψηφιακού Ηλεκτρονικού Ελέγχου (FADEC: Full Authority Digital Electronics Control).
  • Υψηλής ανάλυσης και πλήρες δυναμικό εύρος ψηφιακής μετατροπής σήματος.
  • Υψηλής ταχύτητας, με εξελιγμένο αλγόριθμο ψηφιακής επεξεργασίας σήματος.
  • Ψηφιακή απόρριψη παρεμβολών EMI / RFI.
  • Πραγματική λειτουργία Pet, μέχρι 40kg.

Προηγμένη Οπτική Τεχνολογία:

  • Τέσσερις διπλοί ρυθμιζόμενοι αισθητήρες.
  • Υψηλή απόδοση με μεγάλο φακός Fresnel (4.5 cm), παρέχοντας μεγάλης εμβέλειας στενές δέσμες.
  • 2 ζεύγη στενών δεσμών σε κάθε πλευρά μας παρέχει διπλά σήματα ανά προστατευόμενη περιοχή διέλευσης για αυξημένη “ασφάλεια” και απόρριψη ψευδών συναγερμών.
  • Συνδυασμός οπτικών ανακλαστήρων καθρέφτη και 2ης γενιάς φακός Fresnel “LoDiff”.
  • Αυξημένη προστασία απόρριψης λευκού φωτός.

Εύκολη εγκατάσταση και ρύθμιση:

  • Τρόπος λειτουργίας μονής ή διπλής ζώνης: οι δύο πλευρές μπορούν να αναφέρουν σε μία ζώνη ή σε δύο διαφορετικές ζώνες.
  • Οπτική και ψηφιακή προσαρμογή εμβέλειας.
  • Φωτεινή ένδειξη LED και βομβητής για ακριβείς ρυθμίσεις.
  • Δεν χρειάζεται μετακίνηση της ηλεκτρονικής πλακέτας.
  • Στήριξη επίτοιχη, με ενσωματωμένο αλφάδι.
  • Τοπική αναβάθμιση firmware μέσω σειριακής θύρας.
Καρτέλα 2: Τίτλος: Τεχνικά Χαρακτηριστικά
Καρτέλα 2: Περιεχόμενο:
Ανιχνευτής 4x διπλό ορθογώνιο στοιχείο, χαμηλού θορύβου, υψηλής ευαισθησίας, EMI προστασία
Φακός Δεύτερης γενιάς επίπεδος, 2x διπλές δέσμες, 1.7” σημείο εστίασης, στενής δέσμης μεγάλης εμβέλειας, φακός Fresnel
Επεξεργασία Υψηλής ανάλυσης ψηφιακή επεξεργασία σήματος / ψηφιακό APSP /πραγματική ψηφιακή θερμική απολαβή

Χρόνος έναρξης

25 sec.

Ταχύτητα ανίχνευσης 0.2m/sec – 4m/sec
Τροφοδοσία 10Vdc έως 15Vdc
Κατανάλωση ρεύματος 9.9mA @ σε ηρεμία (Διπλό)
14.4mA @ σε ηρεμία (απλό)
39.8 mA @ Συναγερμός (Διπλό, ένα LED + Buzzer)
58.0mA @ συναγερμός (Διπλό, δύο LEDs + Buzzer)
41.5mA @ Συναγερμός (Απλό, ένα LED + Buzzer)
Εμβέλεια Διπλής κατεύθυνσης, ανεξάρτητες, 2 x 3m έως 12m
Λειτουργία μη ανίχνευσης ζώων (PET) Μέχρι 40kg – ύψος εγκατάστασης 1,5 μέτρα
Ύψος εγκατάστασης 1.5m και πάνω
Ενδεικτικά συναγερμού 2x κόκκινα LED για 3 sec., 1 για κάθε περιοχή ανίχνευσης + buzzer (προαιρετικά)
Έξοδος συναγερμού 2x Solid State, N.C, 150mA. Σε διπλή λειτουργία τα ρελέ είναι 2 ανεξάρτητα και σε απλή λειτουργία είναι ένα ρελέ
Διακόπτης tamper N.C. 28Vdc, 0.15A
Θερμοκρασία λειτουργίας -35°C έως +50°C
Υγρασία 95% μέγιστο
Διαστάσεις 9 x 5.5 x 4 cm
RF συχνότητα N/A
RFI προστασία Συμμόρφωση κατά EN 50130-4: 10V/m 80MHz έως 2GHz
Καρτέλα 3: Τίτλος: Φυλλάδια
Καρτέλα 3: Περιεχόμενο:

Διαφημιστικό Έντυπο

Πιστοποιητικά

NV35M
Σύντομη περιγραφή: Διπλός ανιχνευτής εσωτερικής /εξωτερικής χρήσης για συρόμενες πόρτες και παράθυρα με Anti-Masking και λειτουργία μη ανίχνευση ζώων με solid state relay έξοδο
Κωδικός: PA.NV.035.M0
Καρτέλα 1: Τίτλος: Γενικά Χαρακτηριστικά
Καρτέλα 1: Περιεχόμενο:
  • Δεν ανιχνεύει ζώα
  • Ενεργό υπέρυθρο anti-mask για προστασία του φακού από σπρέι και προστασία προσέγγισης όλου του ανιχνευτή στα 30 εκατοστά
  • Ολοκληρωμένη ανίχνευση κατακόρυφης ζώνης
  • Διπλός ανιχνευτής ελεγχόμενος από τον αλγόριθμο (FADEC)
  • Οπτικά γεωμετρικός φακός για την διάκριση κατοικίδιων ζώων και την υποστήριξη της λειτουργίας μη ανίχνευσης ζώων
  • Διπλός ανιχνευτής tamper
  • Πιστοποίηση: CE, EN50131 Grade 2.
Καρτέλα 3: Τίτλος: Φυλλάδια
Καρτέλα 3: Περιεχόμενο:

Διαφημιστικό Έντυπο

Τεχνικό Διαφημιστικό Έντυπο

Εγχειρίδιο Εγκατάστασης

SIR05A
Σύντομη περιγραφή: Εξωτερικός ενσύρματος PET friendly ανιχνευτής της εταιρείας Atsumi
Κωδικός: AT.00.SIR.5A
Καρτέλα 1: Τίτλος: Γενικά Χαρακτηριστικά
Καρτέλα 1: Περιεχόμενο:
  • 21 ζώνες (42 τμήματα) ανίχνευσης.
  • Εύρος ρύθμισης:
    – Οριζόντια 54 μοίρες
    – Κάθετα 5 μοίρες
  • Δυνατότητα ανίχνευσης εως και 8 μοίρες πίσω από την οπτική του γωνία.
  • Καταμέτρηση παλμών σε επίπεδα (1, 2, 3, 4).
  • Ενεργοποίηση της λειτουργίας anti masking σε 1 λεπτό.
  • Ρύθμιση ευαισθησίας ανίχνευσης 50~150%.
  • Κατά την εγκατάσταση, οι επάνω και οι κάτω ζώνες ρυθμίζονται ανεξάρτητα.
  • Η τάση λειτουργίας του είναι από 10.5 έως 28V πράγμα που σημαίνει ότι
  • Μπορεί να τοποθετηθεί σε μεγάλη απόσταση από την κεντρική μονάδα αφού δεν επηρεάζεται από τυχόν πτώση τάσης.
  • Ιαπωνικής κατασκευής.
Καρτέλα 2: Τίτλος: Πλεονεκτήματα SIR05
Καρτέλα 2: Περιεχόμενο:

Μέθοδος ανίχνευσης μέσω κατόπτρου από καθρέπτη (Mirror) αντί για Fresnel. Αυτό το χαρακτηριστικό δίνει σημαντικά πλεονεκτήματα στο συγκεκριμένο αισθητήρα:

1) Το εισερχόμενο φως αντανακλάται στους καθρέπτες και έπειτα λαμβάνεται από το στοιχείο του αισθητήρα, σε αντίθεση με την τεχνολογία Fresnel στους οποίους το εισερχόμενο φως λαμβάνεται κατευθείαν από το στοιχείο του αισθητήρα.

Το εισερχόμενο φως αντανακλάται στους καθρέπτες και έπειτα λαμβάνεται απο το στοιχείο του αισθητήρα

2) Το εστιακό μήκος κάθε δέσμης φωτός προς τον αισθητήρα είναι ίσο, ανεξάρτητα από την κατεύθυνση ανίχνευσης, με συνέπεια όλοι οι φακοί να μπορούν να εστιάσουν στον αισθητήρα. Κατά αυτόν τον τρόπο,οι ζώνες ανίχνευσης που δημιουργούνται με τη μέθοδο του Mirror είναι εξαιρετικά ακριβείς και εκμεταλλεύονται ολόκληρη την επιφάνεια του φακού Mirror.

Το εστιακό μήκος κάθε δέσμης φωτός προς τον αισθητήρα είναι ίσο, ανεξάρτητα απο την κατέυθυνση ανίχνευσης,

3) Η ενιαία κατασκευή του φακού Mirror, σε αντίθεση με τους Flat Fresnel φακούς, δεν επιτρέπει την αλλοίωση του εισερχόμενου φωτός και πετυχαίνει εστίαση στο στόχο σε ποσοστό 100%. Παράλληλα ο Mirror φακός δεν επιτρέπει τη διαρροή του εισερχόμενου φωτός σε “γειτονικούς” φακούς και αυτό εξασφαλίζει την απουσία παρεμβολών στη “συλλογή” του φωτός.

Η ενιαία κατασκευή του φακού Mirror δεν επιτρέπει την αλλοίωση του εισρχόμενου φωτός

Καρτέλα 3: Τίτλος: Φυλλάδια
Καρτέλα 3: Περιεχόμενο:

Διαφημιστικό Έντυπο

Τεχνικό Διαφημιστικό Έντυπο

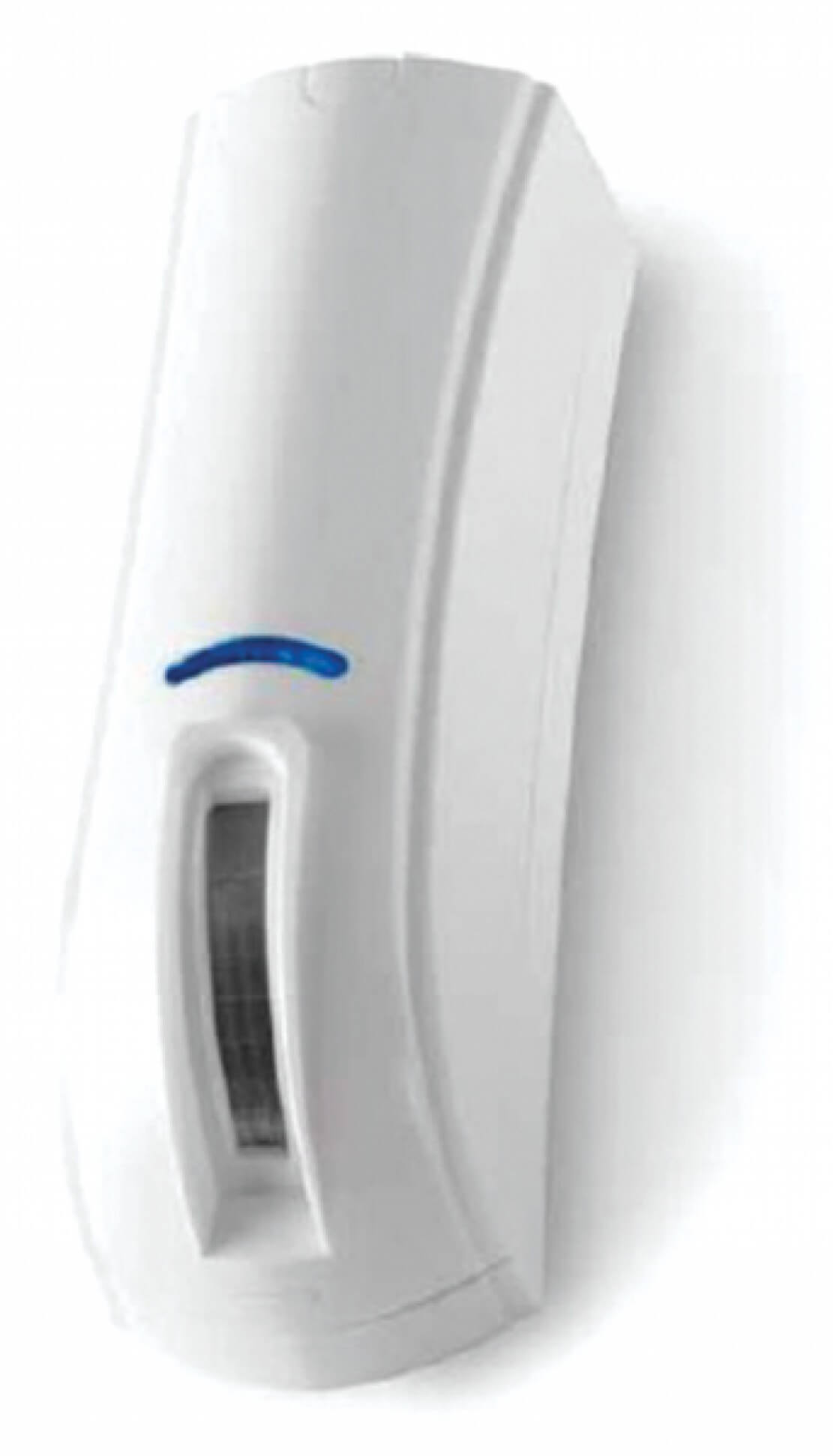

ONE DT
Σύντομη περιγραφή: Παθητικός εξωτερικός αισθητήρας υπερύθρων
Κωδικός: AVS electronics / 2667
Καρτέλα 1: Τίτλος: Τεχνικά Χαρακτηριστικά
Καρτέλα 1: Περιεχόμενο:
  • MW.
  • Διπλό με δυνατότητα antimask και επιλογή αντίστασης.
  • Κάλυψη έως 12m και 10°.
  • Με 2 δέσμες.
  • Ύψος τοποθέτησης στα 190-220cm και μέτρηση κλίσης.
  • Διαστάσεις 40x123x44.
Καρτέλα 3: Τίτλος: Φυλλάδια
Καρτέλα 3: Περιεχόμενο:

Τεχνικά Χαρακτηριστικά ONE

TriWatcher SIR10S
Σύντομη περιγραφή: Παθητικός υπέρυθρος ανιχνευτής
Κωδικός: AT.00.SIR.10
Καρτέλα 1: Τίτλος: Τεχνικά Χαρακτηριστικά
Καρτέλα 1: Περιεχόμενο:
Μοντέλο

SIR10

Είσοδος Τάσης

9-28 VDC (χωρίς πολικότητα)

Ρεύμα Λειτουργίας

30mA (μέγιστο)

Θερμοκρασία / Υγρασία Λειτουργίας

-25°C έως +50°C / RH95% ή λιγότερο

Θερμοκρασία / Υγρασία Αποθήκευσης

-30°C έως +60°C / RH95% ή λιγότερο

Μοτίβα Κάλυψης

Ευρεία γωνία

Λειτουργία ζώου

(επιλογή μέσα από μικροδιακόπτες)

Περιοχή Ανίχνευσης

12m, 84°
(ύψος εγκατάστασης: 2-2,5m)

12m, 84°
(ύψος εγκατάστασης: 0,8-1,2m)

Ζώνες Ανίχνευσης

47 ζευγάρια (94 τομείς)

29 ζευγάρια (54 τομείς)

Μέθοδος Ανίχνευσης

Παθητικό υπέρυθρο

Ρύθμιση Ευαισθησίας

50-150% (ρύθμιση έντασης)

Μέθοδος Ανίχνευσης

ΚΑΙ / Ή (επιλογή διακόπτη)

Μετρητής Παλμών

1/2/3/4 παλμοί (επιλογή διακόπτη)

Εύρος Κίνησης

Οριζόντια κατεύθυνση: ±45° (βήμα 9°)

Εγκατάσταση

Εσωτερική / Εξωτερική σε τοίχο ή κολώνες

Βάρος

800 g

Χρώμα

Λευκό (DIC G-21)



Ενδεικτικά LED Τροφοδοσίας LED (κόκκινο) φλασάρισμα (1/δευτ.)
Συναγερμού LED (κόκκινο)
Αυτοδιάγνωσης LED (κόκκινο) φλασάρισμα (1/δευτ.)
Προφύλαξης LED (κόκκινο) φλασάρισμα (μία/2,5 δευτ.)
Δοκιμαστικής λειτουργίας LED (κόκκινο) ανάβει ή φλασάρει
Έξοδος Συναγερμού Επαφή 1 c
Περίοδος εξόδου 3-300 δευτ. Ρύθμιση έντασης
Ονομαστικό φορτίο 30VDC, 0,1A (αντίσταση φορτίου)
Αντίσταση εξόδου όταν είναι κλειστή 3 Ω ή λιγότερο
Έξοδος TAMPER Επαφή 1 b
Περίοδος εξόδου Ανοικτό όσο το καπάκι είναι ανοικτό
Ονομαστικό φορτίο 30VDC, 0,1A (αντίσταση φορτίου)
Αντίσταση εξόδου όταν είναι κλειστή 3 Ω ή λιγότερο
